جانکشن باکس یا جعبه های اتصال بخشی ضروری از سیستم های سیم کشی برق برای خانه ها،ساختمان و صنعت ها هستند. این جعبه های فلزی یا پلاستیکی اتصالات الکتریکی سازه را در خود جای داده و با خیال راحت از آن محافظت می کنند. این محفظه های الکتریکی در اندازه ها و انواع مختلفی وجود دارند.برای اینکه بدانید جانکشن باکس چیست؟ با ما در ایمن برق پارسا همراه باشید.

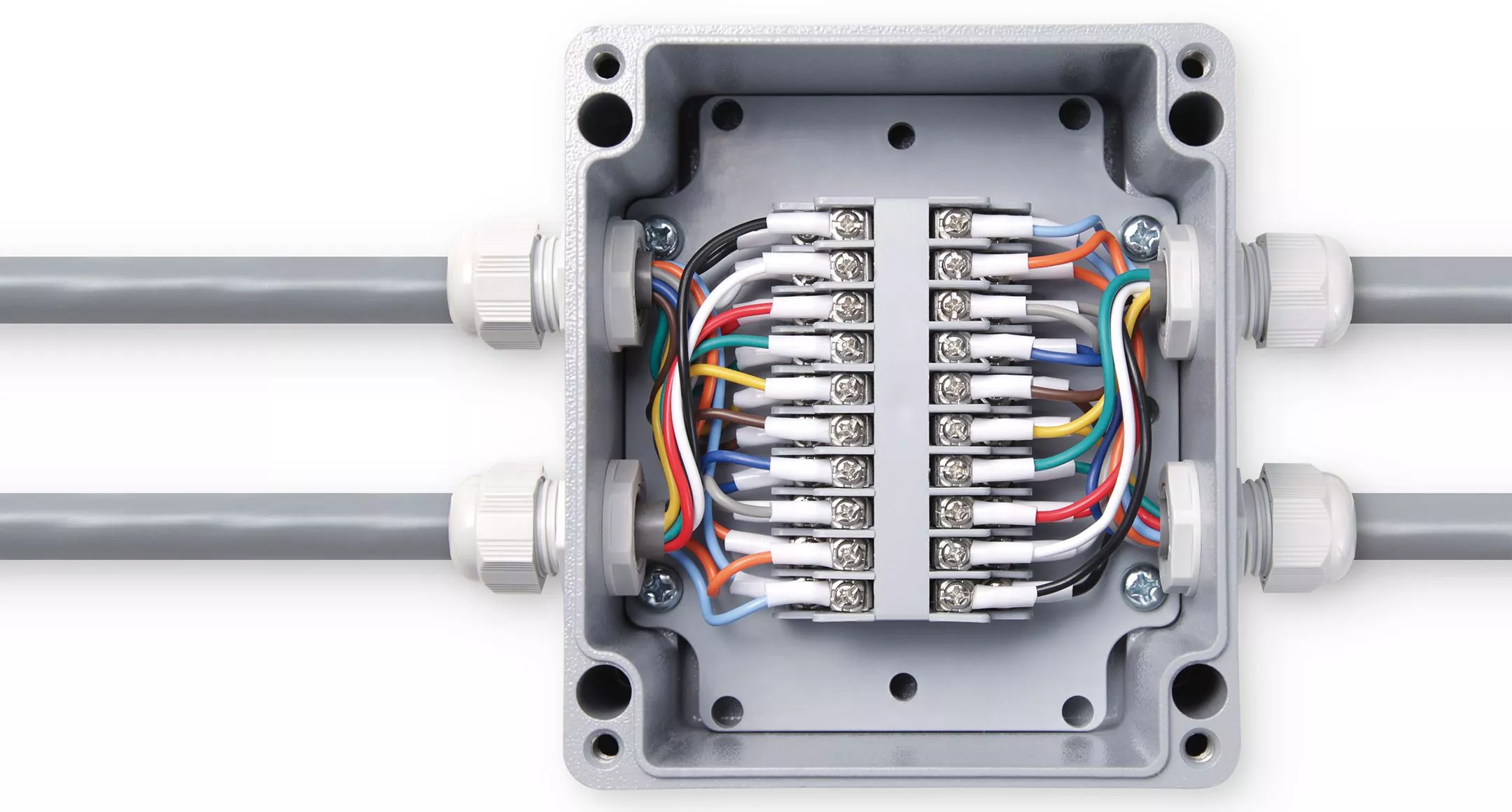

جانکشن باکس چیست؟ (JB)

جانکشن باکس چیست

از جعبه تقسیم الکتریکی یا جانکشن باکس جهت انشعاب گرفتن از سیم و کابل و یا اتصال آن‌ها به همدیگر استفاده می شود. یک جانکشن باکس علاوه بر زیبایی ظاهری،محل امن و محافظت شده‌ای برای اتصالات الکتریکی بوجود می‌آورد.این جعبه‌های تقسیم معمولا در گچ دیوار، در سقف، یا بتن به کار گذاشته می‌شوند و متناسب با نیاز ها داری جنس های متفاوتی می باشند.ولی در سیستم‌های صنعتی از جانکشن باکس ضد انفجار  استفاده می شود که معمولا آن را در معرض دید و در محلی قابل دسترس قرار می‌دهند.

جانکشن باکس به عنوان محل اتصال مشترک برای سیم های برق عمل می کند، جایی که آنها قبل از حرکت به یکدیگر متصل می شوند. این جعبه‌ها از سیم‌های برق داغ (سیاه)، سفید (خنثی) و زمین (سبز یا مسی) محافظت می‌کنند و ممکن است حاوی برخی رنگ‌های سیم دیگر برای عملکردهای ثانویه و روشنایی باشند.
یک سیم رومکس(رومکس نام تجاری سیم برق با روکش غیر فلزی است) محصور شده از تابلوی برق اصلی یا یک پنل فرعی به جعبه اتصال می‌رود. سیم ها به سیم اصلی Romex متصل می شوند و به جعبه های ثابت دیگر توزیع می شوند.در این فرایند همه گیج های سیم (اندازه قطر سیم) باید یکسان باشند.

جانکشن باکس ها از روکش سیم ها محافظت می کنند، کثیفی و گرد و غبار را از بین می برند و از ورود رطوبت به داخل جعبه جلوگیری می کنند.همچنین از جرقه زدن مواد قابل احتراق در صورت ایجاد قوس به دلیل اتصال شل یا اتصال کوتاه جلوگیری می کند.

تقریباً هر سیستم الکتریکی مدرن به جانکشن باکس یا جعبه های اتصال نیاز دارد. با این حال، سیستم های الکتریکی تجاری اغلب در معرض شرایط سخت تری نسبت به سیستم های مسکونی قرار دارند. برای کاربردهای تجاری، مشخص کردن مدل‌های جعبه اتصال که با استانداردهای سخت‌تر ساخته شده‌اند و مجهز به ویژگی‌های تجاری هستند، مهم است.

انواع جانکشن باکس ( J B) بر اساس جنس بدنه

  • جعبه‌ تقسیم برق آلومینیومی (دایکاست)
  • جعبه ‌تقسیم برق گالوانیزه
  • جعبه ‌تقسیم برق پلی کربنات
  • جعبه ‌تقسیم برق پلاستیکی (ABS)
  • جعبه‌ تقسیم برق ضد انفجار

کاربرد جانکشن باکس چیست؟

جانکشن باکس ها یا جعبه تقسیم شامل ترمینال‌های توکار برای اتصال سیم‌ها می باشند.در صورتی که ترمینالی در داخل جعبه تقسیم قرار نداشته باشد، می‌توان با نصب یک ریل مینیاتوری اقدام به نصب ترمینال ریلی نمود واز کاربرد های آن استفاده کرد.

  • از آشفتگی و بهم ریختگی سیم‌ها و اتصالات جلوگیری می‌کند که همین امر در بالا بردن سطح امنیت اتصالات سیم‌ها تاثیر بسیار خوبی دارد.
  •  وجود ترمینال ریلی در جانکشن باکس ها باعث می‌شود تا به راحتی دو یا چند سیم را به هم متصل کرد و یا از یک سیم انشعاب گرفت.
  • در صورت نیاز و باتوجه به شرایط محیطی می‌توان از جانکشن باکس‌هایی با آی پی بالا (درجه حفاضت الکتریکی در برابر مایعات و گرد و غبار) مثلا IP66 استفاده کرد که معمولا دارای یک واشر پلاستیکی می‌باشند.با استفاده از این نوع جانکشن باکس های ضد انفجار،در صورت استفاده از گلند ضد انفجار در ورودی و خروجی‌های سیم و کابل، پس از بستن درب جانکشن باکس امکان ورود گرد و غبار، آب و رطوبت به داخل جعبه ترمینال وجود ندارد.
  • ترمینال‌های ریلی امکان نصب شماره و یا لیبل را دارند.با قرار دادن نقشه ای ساده‌ از اتصالات داخل جانکشن باکس بر روی درب آن و یا داخل جانکشن باکس،در صورت بروز مشکل و یا ایجاد تغییر در سیستم به راحتی می توانید سیستم را کنترل کنید.

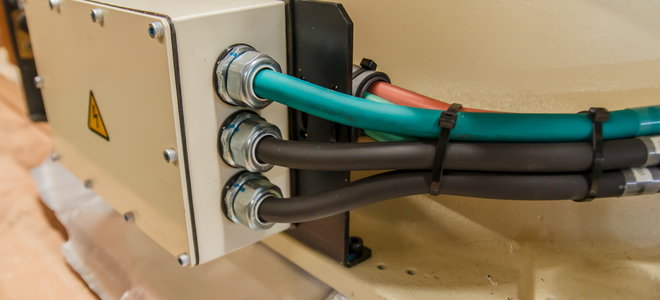

  • جانکشن باکس ها قابلیت نصب گلند را دارند.با استفاده از گلند می‌توان سیم‌ها را از داخل گلند عبور داد و در مرحله بعد وارد جانکشن باکس کرد.استفاده از گلند های ضد انفجار باعث می‌شود که اگر کابل‌ها توسط جسم و یا گاز های خارجی تحت فشار قرار گیرند،هیچگونه نیرو یا خطری به درون جانکشن باکس انتقال پیدا نکند.
  • اشخاص در برابر تماس و برخورد با سیم‌ های برق‌ دار محافظت می کند.
  • از جویده شدن سیم‌ها توسط جوندگان کوچک جلوگیری می‌کند.
  • نقشه‌ی الکتریکی ساختمان را به چند واحد سازمان دهی می کند.
  • از انتشار آتش درون جعبه‌ی تقسیم پیشگیری می‌کند.

تا این قسمت از مقاله فهمیدیم جانکشن باکس چیست؟و چه کاربرد هایی دارد؟ در ادامه خواهیم فهمید جانکشن باکس ضد انفجار چیست و با انواع آن آشنا خواهیم شد.

همچنین بخوانید: گلند ضد انفجار چیست؟

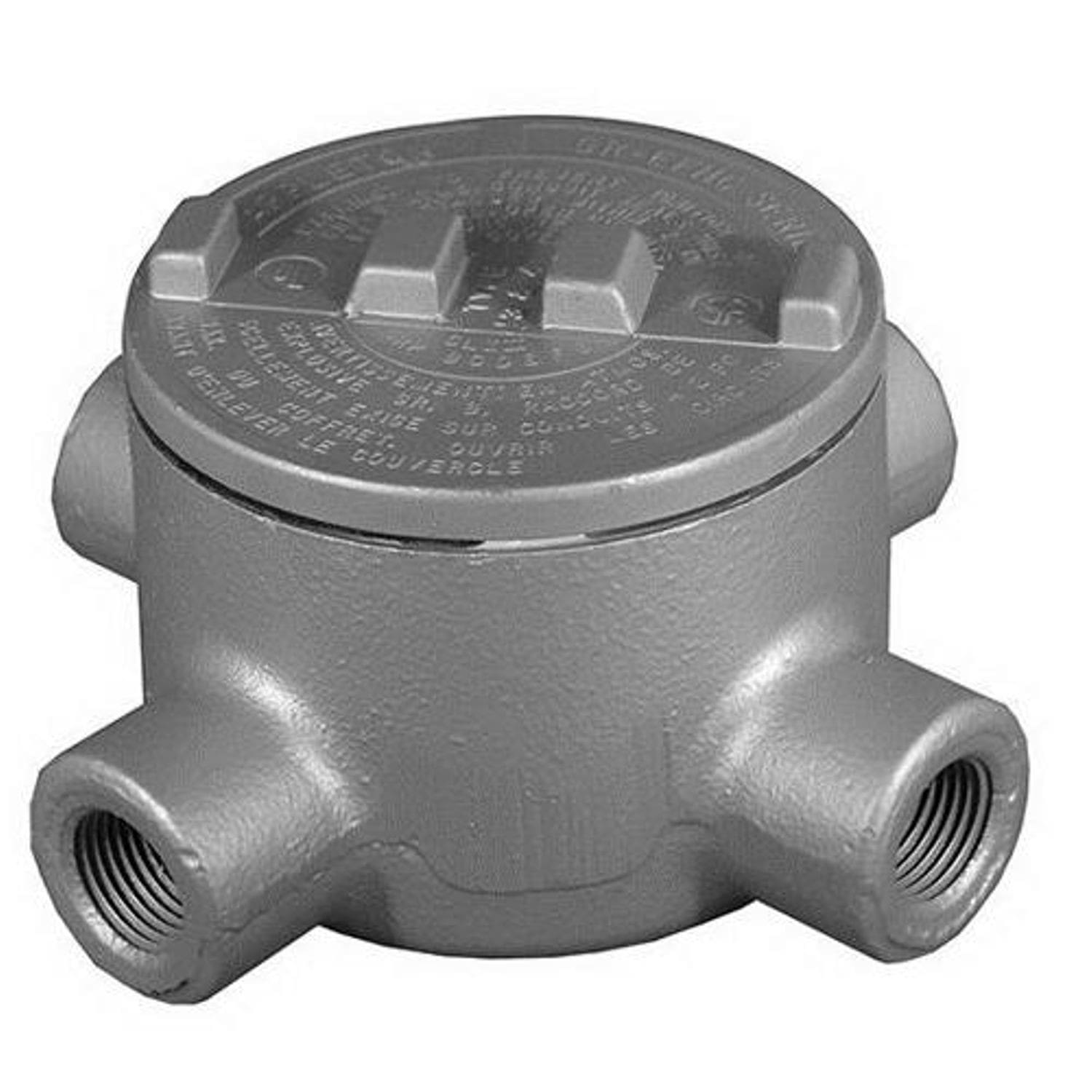

جانکشن باکس ضد انفجار چیست؟

جانکشن باکس ضد انفجار چیست

جانکشن باکس ضد انفجار یا محفظه های ضد انفجار از اجزای الکتریکی مختلفی همچون سوئیچ ، سوکت ، ترانسفورماتور،کنترل و دستگیره تولید می شوند.این باکس های ضد انفجار به شکلی طراحی شده اند که مقاومت بسیار بالایی در برابر دمای بالا،جرقه،انفجار و شوک الکتریکی دارند.

باکس های ضد انفجار در محیط های پرخطر و صنعتی که مستعد انفجار هستند،مورد استفاده قرار می گیرند و از آتش سوزی ها و انفجار ها که می تواند خسارت های مالی و جانی جبران ناپذیری را به همراه داشته باشد جلوگیری می کند.

انواع جانکشن باکس ضد انفجار بر اساس جنس

  • جعبه تقسیم برق ضدانفجار استنلس استیل
  • جعبه تقسیم برق ضد انفجار آلومینیوم
  • جانکشن باکس ضدانفجار GRP

GRP چیست؟

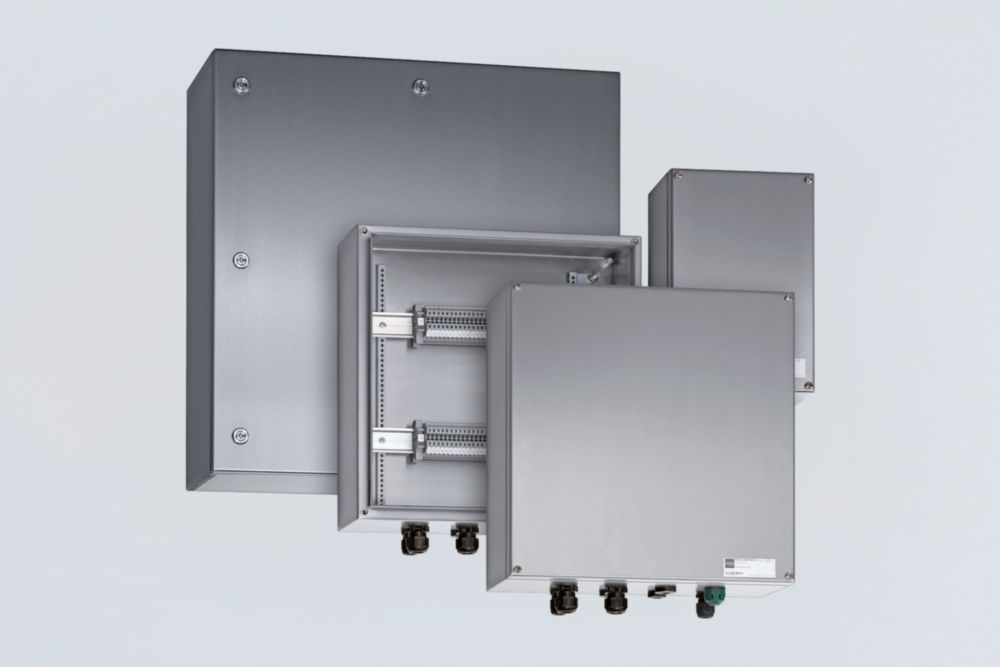

جانکشن باکس ضدانفجار استنلس استیل

جانکشن باکس یا جعبه تقسیم برق ضد انفجار با جنس استیل،ساخته شده از فولاد ضد زنگ و مناسب جهت استفاده در تاسیسات الکتریکی می باشد.از این باکس های ضد انفجار می توان در محیط های مرطوب،تهاجمی و همچنین محیط هایی که دارای مواد خورنه هستند،استفاده کرد.

مشخصات و اجزای تشکیل دهنده جانکشن باکس ضدانفجار استنلس استیل:

  • ساخته شده از فولاد ضد زنگ ۳۰۴ و ۳۱۶
  • پیچ و مهره ضد زنگ
  • واشر EPDM در محل اتصال درب، پیچ داخلی و خارجی
  • واشر دور درب با قابلیت ضد زنگ
  • دارای IP: 67
  • برخورداری از حفاظت Ex e

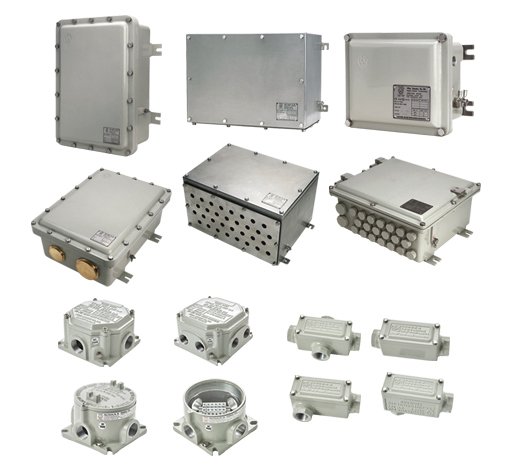

جانکشن باکس ضد انفجار آلومینیوم

جانکشن باکس ضد انفجار آلومینیوم

جعبه تقسیم ضد انفجار یا جانکشن باکس با جنس آلومینیوم دارای درجه حفاظت بالای ضد آب و ضد گرد و غبار می باشد و مناسب برای راه اندازی تجهیزات الکتریکی در محیط های صنعتی و پرخطر می باشند.جنس بدنه جعبه تقسیم ضد انفجار آلومنیومی ضد آب و رطوبت می باشد و به همین دلیل مناسب برای استفاده در محیط های مرطوب و مستعد انفجار می باشد.

مشخصات فنی جعبه تقسیم ضد انفجار آلومنیومی:

  • جنس بدنه از آلومینیوم است.
  • پیچ و مهره های ضد زنگ
  • واشر های سیلیکونی دور درب
  • ریل و ترمینال
  • قابلیت نصب چراغ سیگنال ضد انفجار شستی های چند حالته
  • دارای استپ و استارت ضد انفجار
  • دارای آمپرمتر
  • قابلیت نصب ریل ، ترمینال، کنتاکتور ، فیوز و …
  • دارای IP 67, 68
  • دارای گواهی IECEx می باشند.
  • دارای استاندارد های EN 600 79- 0  /   EN 60079- 1  /   EN 60079- 7  /  EN 600 79- 11 /  60079- 31  می باشند.

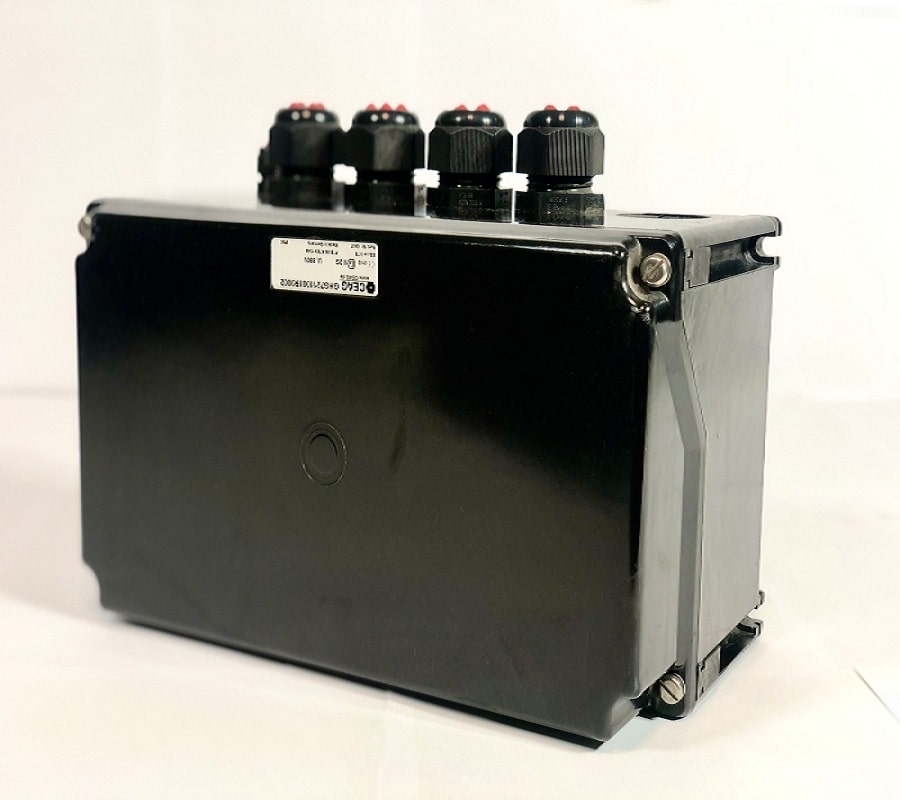

جانکشن باکس ضد انفجار GRP

جعبه تقسیم های ضد انفجار با جنس GRP با پلی استر تقویت شده و فیبرنوری تولید می شوند.این مدل از جعبه تقسیم های ضد انفجار به دلیل مقاومت بالا در برابر آلودگی روغن های سوختی ،شوک های مکانیکی و فیزیکی،سبک بودن و کاربردی بودن، مناسب برای استفاده در انواع کارخانه ها و محیط های صنعتی و مستعد انفجار می باشند.

جعبه تقسیم های GRP در ضخامت،سایزها و شکل های متنوع طراحی و تولید می شوند.

مشخصات جانکشن باکس ضد انفجار GRP :

  • جنس بدنه الیاف پلی استر تقویت شده و شیشه می باشد
  • ساخته شده از پیچ و مهره های ضد زنگ و واشر های سیلیکونی
  • مقاوم در برابر خورندگی
  • مقاوم در برابر دمای بالا
  • IP 66, 67
  • دارای حفاظت  Ex e

نکات مهم در خرید جانکشن باکس ضد انفجار

قبل از خرید تجهیزات ضد انفجار و یا جانکشن باکس های ضد انفجار نیاز است که به استاندارد،گواهی ها و درجه حفاظت آن توجه داشته باشید و متناسب با نیازتان تجهیزات ضدانفجار را تهیه کنید.

درجه حفاظت تجهیزات ضد انفجار IP

درجه حفاظت جانکشن باکس ها دارای سطوح مختلف است. به عنوان مثال جعبه تقسیم مقاوم در برابر گرد و غبار یا آب، جعبه تقسیم غیرقابل نفوذ در برابر گرد و غبار، جعبه تقسیم ضد آب و جعبه تقسیم دارای قابلیت فرو رفتن در آب. توجه داشته باشید که سطح دقیق حفاظت به امتیاز IP بستگی دارد.

جعبه تقسیم‌های پر کاربرد که دارای امتیاز IP هستند:

  • جعبه تقسیم‌های IP65 - به عنوان " غیرقابل نفوذ در برابر گرد و غبار و مقاوم در برابر آبی که از شیر آب می‌ریزد" رتبه بندی می‌شود.
  • جعبه تقسیم‌های IP67 - به عنوان "غیرقابل نفوذ در برابر گرد و غبار" و مقاوم در برابر فواره‌های قدرتمند آب و یا در برابر دریاهای متلاطم (تا عمق 1 متر غوطه‌وری غیر مداوم) امتیازبندی می‌شود.
  • جعبه تقسیم‌های IP68 - به عنوان "غیرقابل نفوذ در برابر گرد و غبار" و مقاوم در برابر غوطه‌وری کامل و مداوم در آب (مناسب برای غوطه‌وری مداوم در عمق زیر 1 متر) امتیازبندی می‌شود.

برای آشنایی با درجه حفاظت تجهیزات الکتریکی مقاله زیر را مطالعه کنید:

درجه حفاضت تجهیزات الکتریکی یا استاندارد IP چیست؟

استاندارد باکس های ضد انفجار

توجه به استاندارد ها و گواهی های معتبر یکی از موضوعات مهمی است که برای خرید باکس و تجهیزات ضد انفجار باید به آن توجه شود.استاندارد های مهتبر تجهیزات ضد انفجار عبارتند از:

  • استاندارد ATEX
  • استاندارد NEC
  • استاندارد IEC
  • استاندارد EN

برای آشنایی با استاندارد های تجهیزات ضد انفجار مطلب زیر را مطالعه کنید:

آشنایی با استاندارد های تجهیزات ضد انفجار

توجه به زون بندی جانکشن باکس ضد انفجار

بر اساس استاندارد IEC 60079 مکان های خطرناک که مستعد حضور گاز ها و غبارات هستند به چند دسته تقسیم می شود.زون بندی و محیط قابل استفاده باکس های ضد انفجار را می توان در کاتالوگ و یا روی بدنه آن ها مشاهده کرد.

ناحیه
میزان خطر
توضیح
zone 0
خیلی زیاد
در این ناحیه ترکیب گاز های قابل اشتعال و هوا بیش از 1000 ساعت در سال (به صورت داعمی) وجود دارد
zone 1
متوسط
در این ناحیه گاز های قابل اشتعال در شرایط عادی بین 10 تا 1000 ساعت در سال وجود دارد.
zone 2
کم
در این ناحیه ترکیب گاز های قابل اشتعال کمتر از 10 ساعت در سال و با احتمال کم نشت گاز وجود دارد.
zone 20
خیلی زیاد
در این ناحیه غبار های قابل اشتعال به طور دائم یا در بیشتر مواقع وجود دارند.
zone 21
متوسط
در این ناحیه غبار های قابل اشتعال در شرایط عادی به مقدار کمی وجود دارند که می تواند باعث ایجاد حریق و انفجار شود.
zone 22
کم
در این ناحیه غبار های قابل اشتعال بسیار کم و به ندرت وجود دارد و یا در مدت زمان خیلی کوتاه وجود دارد.

برای آشنایی با زون بندی مناطق خطرناک مقاله زیر را مطالعه کنید:

زون بندی مناطق خطرناک و تجهیزات ضد انفجار

جمع بندی

جانکشن باکس یا جعبه تقسیم برای افزایش ایمنی در ساختمان های مسکونی و جانکشن باکس های ضد انفجار برای افزایش ایمنی و جلوگیری از آتش سوزی و انفجار در محیط های صنعتی و مستعد انفجار مورد استفاده قرار می گیرند.در این مقاله از ایمن برق پارسا سعی شد به سوال جانکشن باکس چیست؟ به طور کامل پرداخته شود.امیدواریم این مطلب برای شما مفید بوده باشد.
