گلند کابل یکی از تجهیزاتی می باشد که کاربرد زیادی در محیط های صنعتی و سیستم های برقی دارد.در این مقاله از ایمن برق پارسا قصد داریم شما را با انواع سایز گلند کابل و نحوه محاسبه آن آشنا کنیم.

برای آشنایی کامل با گلند کابل ضد انفجار می توانید مطلب زیر را مطالعه کنید:

گلند ضد انفجار چیست؟

محاسبه سایز گلند

انتخاب سایز گلند از موارد مهمی است که هنگام محاسبات کابل باید مورد توجه قرار بگیرد. جدول سایز گلند کابل ها به صورت های متفاوت و مختلفی موجود می باشد که در ادامه به این جدول های محاسبه سایز گلند خواهیم پرداخت.

انواع جدول های محاسبه سایز گلند:

  • جدول محاسبه سایز گلند برحسب PG
  • جدول محاسبه سایز گلند برحسب متریک
  • جدول انتخاب گلند بر حسب قطر کابل یا قطر سوراخ

جدول محاسبه سایز گلند برحسب PG

PG مخفف panzergewinde می باشد.در محاسبه سایز گلند بر حسب PG با توجه به دراختیار داشتن قطر کابل ورودی به تابلو، می توان سایز گلندهای مختلف مانند گلند فلزی، گلند پلاستیکی و … را انتخاب کرد. در این جدول گلند مناسب برای کابل برق با قطرهای 3 تا 54 میلیمتر را می توانید مشاهده کنید.

سایز گلند
قطر کابل بر حسب میلی متر
PG7
3 ... 6.5mm
PG9
4 ... 8mm
PG11
5 ... 10mm
PG13.5
6 ... 12mm
PG16
10 .... 14mm
PG21
13 ... 18mm
PG29
18 ... 25mm
PG36
22 ... 32mm
PG42
30 ... 38mm
PG48
34 ... 44mm
PG63
42 ... 54mm

همچنین بخوانید:  اجزای گلند آرموردار

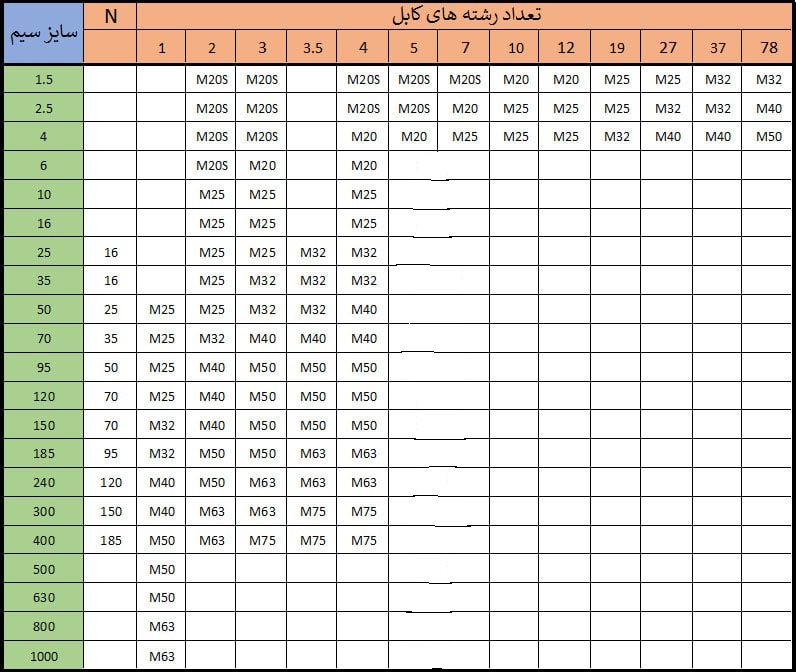

جدول محاسبه سایز گلند برحسب متریک

.در این جدول سایز کابل و تعداد رشته کابل را می توانید مشاهده کنید:

محاسبه سایز گلند

سایز گلند

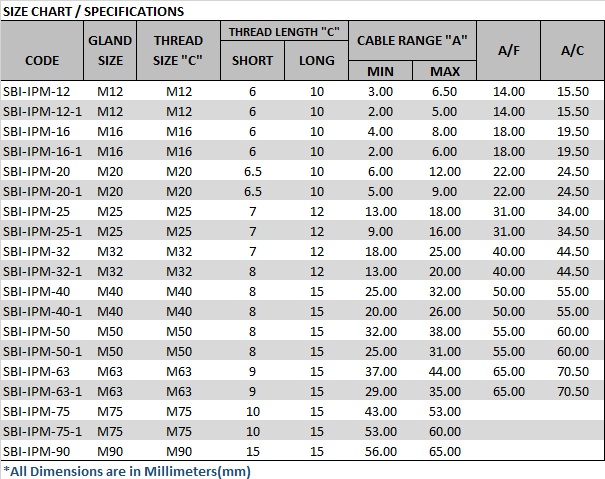

جدول سایز انواع گلند برای کابل

سایز مناسب کابل برای گلند چقدر است؟ برای هر گلند قطر سوراخ موردنظر چقدر است؟

 این ها سوالاتی هستند که زمانی که می خواهند سایز گلند را محاسبه کنند،پیش خواهد آمد. نکات بسیار مهمی وجود دارد که در مورد انتخاب گلند باید به آن توجه کرد:

  • قطر کابل
  • نمره گلند
  • سوراخ

جدول انتخاب سایز گلند بر حسب قطر کابل یا قطر سوراخ

شماره گلند
سایز کابل
شماره گلند
سایز کابل
13
3*1.5
21
70*1
13
4*2
21
95*1
13
2.5*2
21
120*1
13
1.5*2
29
10*4
16
1.5*4
29
25+16*3
16
2.5*3
29
16*3
16
2.5*4
29
25*3
16
4*3
29
35*3
16
6*2
29
45*3
16
10*2
29
185*1
16
35*1
36
50*3
21
4*4
36
240*1
21
6*3
36
300*1
21
6*4
42
70*3
21
10*3
42
95*3
21
14*2
48
120*3
21
25*2
48
150*3
21
35*2
1INCH
185*3
21
50*1
2INCH
240*3


نمره گلند
13
16
21
29
36
42
48
نمره سوراخ
20
22
28.5
36.5
47
53
62.5

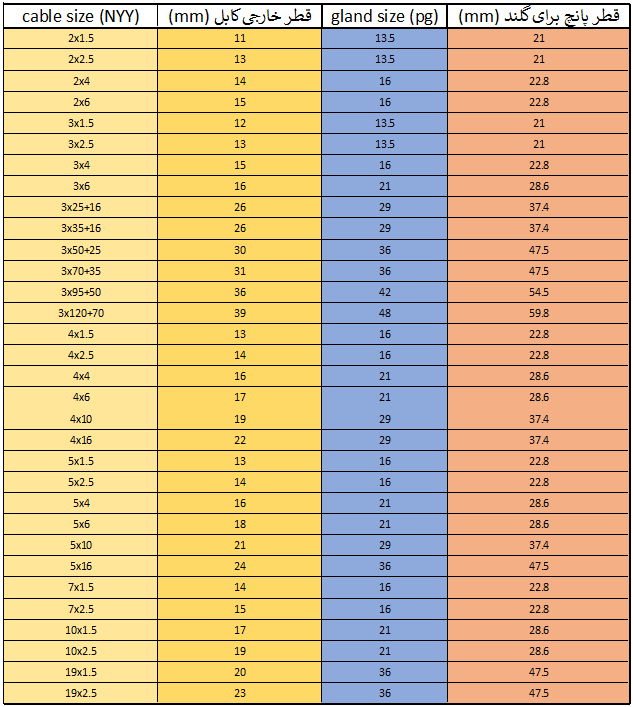

جدول کامل انتخاب سایز گلند و پانچ آن

انتخاب سایز گلند و پانچ آن

جمع بندی

گلند کابل ها جزئی از تجهیزات پر مصرف و پرکاربرد در محیط های صنعتی می باشند.همچنین گلند های ضد انفجار در محیط های پرخطر و صنعتی بسیار مهم می باشند.در این مطلب سعی کردیم به انواع سایز گلند کابل و محاسبه سایز گلند به روش های مختلف بپردازیم.
