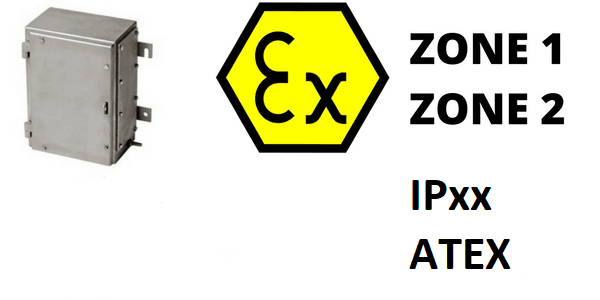

جعبه یا باکس ضد انفجار چیست؟

جعبه و یا باکس ضد انفجار، جعبه‌ های اتصال بسیار محکمی برای استفاده در مکان‌های خطرناک و مستعد انفجار هستند.جعبه های ضد انفجار از اجزای الکتریکی مختلفی مانند بلوک های ترمینال، سوئیچ ها، رله ها،ترانسفورماتورها و سایر دستگاه های قوسی و جرقه زنی تشکیل شده اند. باکس هاس ضد انفجار در برابر خوردگی مقاوم هستند و تحمل بالایی در دماهای شدید دارند.

در واقع باکس ضد انفجار نوعی محفظه ضد انفجار است. این جعبه ها به شکلی طراحی و ساخته شده اند که از بروز شوک های الکتریکی، جرقه،انفجار و اختلال در اتصالات و اقلام داخلی مانند اجزای الکتریکی، بردهای الکترونیکی،ترمینال و منبع تغذیه جلوگیری می کند و هرگونه انفجار داخلی را که به محیط خارجی سرایت می‌کند، دربر می‌گیرند. استفاده از تجهیزات ضد انفجار همچون باکس های ضد انفجار از صدمات و آسیب به اموال و تجهیزات جلوگیری می‌کنند.

باکس ضد انفجار در چه مکان هایی مورد استفاده قرار می گیرد؟

باکس های ضد انفجار و ضد شعله در مناطق خطرناک بسته به مکان و سطح حفاظتی که ارائه می دهند به درجه بندی های حفاظتی مختلفی تقسیم و رتبه بندی می شوند. این رتبه‌ بندی‌ ها بر اساس استانداردهای انجمن ملی تولیدکنندگان برق (NEMA) و همچنین استاندارد بین‌المللی EN 60529 برای حفاظت از نفوذ (IP) است که نشان‌دهنده سطح حفاظت در برابر خطرات الکتریکی مانند خوردگی، گرد و غبار، باران، پاشیدن آب و تشکیل یخ است.

اما در کل باکس ضد انفجار در مناطق و مکان های پرخطر و مستعد انفجار مورد استفاده قرار می گیرند.

مکان هایی همچون:

• مخازن نفت و گاز
• پتروشیمی ها
• معادن
• پمپ بنزین
• سکوهای گاز CNG
• و ….

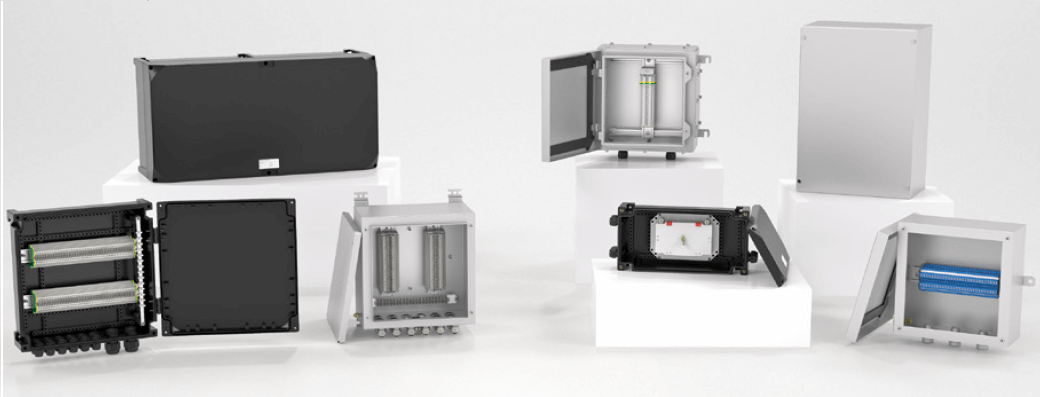

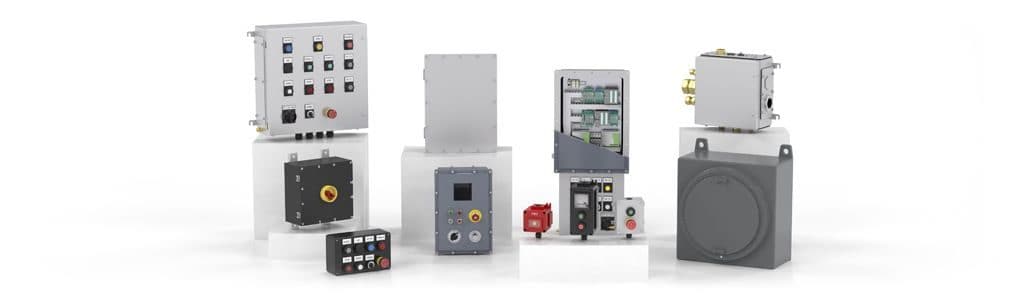

معرفی انواع باکس ضد انفجار

باکس ضد انفجار استیل

همانطور که مشخص است این نوع باکس ها از جنس استیل می باشند و اجزای تشکیل دهنده آن شامل بدنه،لولا، واشر، پیچ و مهره، گوشواره ،صفحه مونتاژ، اتصال به زمین و قفل می باشد.باکس ضد انفجار استیل به دلیل کارگیری استیل ۳۱۶ که دارای نیکل و مولیبدن است که از انعطاف پذیری بسیار بالایی برخوردار می باشند،ضد زنگ بوده و همچنین در برابر شعله و حرارت های بالا بسیار مقاوم می باشند.

باکس های ضد انفجار استیل در ابعاد مختلفی موجود می باشد.

مشخصات فنی باکس های ضد انفجار استیل:

• دارای IP: 67
• ساخته شده از فولاد ضد زنگ ۳۰۴ و ۳۱۶
• برخورداری از حفاظت Ex e
• دارای پیچ و مهره ضد زنگ و واشر EPDM

باکس ضد انفجار آلومینیوم

باکس های ضد انفجار آلومنیومی دارای تجهیزاتی همچون واشر دور درب ، لولا و دسته درب،چراغ سیگنال ضد انفجار، استپ و استارت ضد انفجار، آمپر متر بر روی درب و... می باشد و در ابعاد و اشکال مختلفی به تولید می رسند. باکس ضد انفجار آلومنیومی به دلیل داشتن نوع حفاظتی Ex d برای پنل‌ها و تابلو برق‌های ضدانفجار مناسب می باشند.

مشخصات فنی باکس های آلومنیومی:

• دارای IP 67, 68 است.
• جنس بدنه از آلومینیوم است.
• از پیچ و مهره های ضد زنگ و واشر های سیلیکونی ساخته شده اند.
• دارای گواهی IECEx می باشند.
• دارای استاندارد های EN 600 79- 0  /   EN 60079- 1  /   EN 60079- 7  /  EN 600 79- 11 /  60079- 31  می باشند.

باکس ضد انفجار GRP

باکس ها و یا جعبه های ضد انفجار GRP از فیبر نوری و پلی استر تقویت شده تشکیل شده اند.این باکس های ضد انفجار به دلیل وزن بسیار کم، مقاومت بالا در برابر شوک های الکتریکی و مقاومت بالا در برابر ضربات فیزیکی در صنایع نفت،گاز و پتروشیمی مورد استفاده قرار می گیرند.

مشخصات فنی باکس های ضد انفجار GRP:

• IP 66, 67
• دارای حفاظت  Ex e
• جنس بدنه hc الیاف پلی استر تقویت شده و شیشه می باشد.
• ساخته شده از پیچ و مهره های ضد زنگ و واشر های سیلیکونی .

ترمینال باکس‌ ضد انفجار

ترمینال باکس های الکتریکی به منظور ایجاد محفظه و محافظت از نقاط اتصال الکتریکی طراحی و تولید شده اند.ترمینال باکس ضد انفجار یک سازه الکتریکی می باشد که برای قرار دادن اتصالات خاص استفاده می‌شود و بر خلاف جانکشن باکس ها، قابل گسترش نیستند.به این معنی است که هیچگونه فضایی برای اتصالات بیشتر ندارند.

ورودی و خروجی این ترمینال ها که در اطراف آن قرار گرفته شده دارای قابلیت اتصال با گلندهای ضد انفجار می باشد.این ویژگی به دلیل ایزوله سازی کامل ترمینال و همچنین حفظ سرکابل و ایمن شدن آنها در سیستم ضد انفجار هستند. جنس بدنه این تجهیزات معمولا از چدن می باشد و به خوبی آب بندی شده است.

ویژگی های ترمینال باکس ها عبارتند از:

• جنس بدنه ترمینال ها معمولا از چدن و پلاستیک های محکم می باشد.
•  از نظر سایز از جانکشن باکس‌ها بسیار بزرگتر هستند.
• گزینه‌ی خوبی برای اتصالات بزرگتر و پیچیده‌تر هستند.
• ترمینال باکس ضد انفجار در مجتمع‌های صنعتی بزرگ و جاهایی که نیازمند اتصالات ایمن به ولتاژ بالا هستند کاربرد دارد.
•  دارای اندازه‌های مختلف و سوئیچ‌های مختلف و قابل نصب در داخل و خارج از جعبه می باشد.
• دارای درجه‌بندی ضد انفجار هستند.
• ترمینال های ضد انفجار به علت آب بندی خوبی که دارند در زون های ۱ و ۲ مورد استفاده قرار می گیرند.
• ورودی و خروجی این ترمینال ها که در اطراف آن قرار گرفته شده دارای قابلیت اتصال با گلندهای ضد انفجار می باشد.

جانکشن باکس های ضد انفجار

جانکشن باکس‌ها وسیله‌ای الکتریکی هستند که برای توزیع و تقسیم برق به سیم‌کشی‌های معمولی در محیط های پرخطر استفاده می‌شوند و یکی از پرکاربرد ترین جعبه‌های ضد انفجار به شمار می روند.جانکشن باکس های ضد انفجار در جلوگیری از فرسایش و خراب شدن کابل ها و سایر وسایل الکتریکی نقش خوبی را ایفا می کنند و در سه بدنه آلومینیوم، استیل و باکالیت(GRP) تولید و عرضه می شوند.

جانکشن باکس ها قابل گسترش  هستند و همیشه در صورت نیاز، دارای فضایی برای اتصالات بیشتر می باشند.قابل ذکر است که این نمونه از باکس‌های ضد انفجار در مقایسه با جعبه ترمینال، بسیار کوچکتر هستند و می‌توان از آن ها برای اهداف خانگی و تجاری استفاده کرد.

جانکشن باکس چیست؟

انواع باکس ضد انفجار از نظر نوع حفاظت

باکس‌های ضد انفجار بر اساس نوع حفاظت،به صورت کلی به دو دسته باکس های EX d و باکس های EX e تقسیم می شوند.

باکس‌ ضد انفجار  Ex d

باکس های EX d دارای درجه حفاظت (IP) بسیار بالایی می‌باشند و می‌توان تجهیزاتی در داخل آن قرار داد که ضدانفجار نباشند. جنس باکس‌ های Ex d عموما از آلومینیوم می‌باشد؛ و می‌توان در آن علاوه بر ترمینال، لوازم جرقه زن همچون کنتاکتور، فیوز، برد الکترونیکی و … را قرار داد. قابل ذکر است که این مدل از باکس های ضد انفجار در دو حالت حفاظت گازی IIB و IIC طراحی و تولید می‌شوند.

باکس‌ های ضد انفجار  EX e

باکس‌های ضد انفجاری که دارای درجه حفاظت EX e می باشند،بیشتر به عنوان ترمینال باکس مورد استفاده قرار می‌گیرند.چراکه دارای درجه حفاظت بالایی نیستند و به همین دلیل نمی‌توان در این مدل باکس‌ها از لوازم جرقه زن استفاده کرد.همچنین تجهیزاتی که در این باکس‌ها به کار برده می‌شوند؛ حتما باید ضد انفجار باشند. جنس باکس های EX e از آلومینیومی، استیل و یا GRP (پلاستیکی) تشکیل شده است.

انواع باکس های ضد انفجار از نظر نوع حفاظت گازی

• باکس های ضد انفجار دارای درجه حفاظت گازی IIB
• باکس های ضد انفجار دارای درجه حفاظت گازی IIC
• باکس های ضد انفجار دارای درجه حفاظت گازی IIB+H2

برند های معروف تولید باکس های ضد انفجار

•  کورتوک cortem
• وارم warom
• اشتال stahl
• اپلتون Appleton
• اسکم SCAME
• سیاگ (CEAG)
• و...

نکات مهم برای خرید باکس ضد انفجار

قبل از خرید باکس ضد انفجار و یا هر نوع تجهیزات ضد انفجار باید به مشخصات فنی و استاندارد های موجود توجه شود تا متناسب با نیاز و محیط مورد استفاده تجهیزات انتخاب شود.

زون بندی باکس ضد انفجار

بر اساس استاندارد IEC 60079 مکان های خطرناک که مستعد حضور گاز ها و غبارات هستند به چند دسته تقسیم می شود.زون بندی و محیط قابل استفاده باکس های ضد انفجار را می توان در کاتالوگ و یا روی بدنه آن ها مشاهده کرد.

با توجه به این طبقه بندی ها می توان باکس های ضد انفجار را متناسب با محیط مورد نظر تهیه کرد.برای آشنایی بیشتر با زون بندی تجهیزات ضد انفجار مقاله زیر را مطالعه کنید

زون بندی مناطق خطر ناک و تجهیزات ضد انفجار

توجه به درجه حفاظت و استاندارد باکس های ضد انفجار

توجه به استاندارد ها و گواهی هی معتبر یکی از موضوعات مهمی است که برای خرید باکس و تجهیزات ضد انفجار باید به آن توجه شود.استاندارد های مهتبر تجهیزات ضد انفجار عبارتند از:

• استاندارد ATEX
• استاندارد NEC
• استاندارد IEC
• استاندارد EN

آشنایی با استاندارد های تجهیزات ضد انفجار

قیمت باکس ضد انفجار

قیمت باکس های ضد انفجار بر اساس تنوع در تولید،برند های موجود و متریال استفاده شده می تواند متغیر باشد.ولی در کل قیمت این باکس ها به صرفه می باشد.

برای مشاوره جهت خرید باکس ضد انفجار می توانید با مشاوران ما تماس بگیرید.

شماره تلفن جهت مشاوره در خرید باکس ضد انفجار: 09171116058

جمع بندی

استفاده از باکس های ضد انفجار در محیط های پرخطی همچون پالایشگاه ها،معادن،پمپ گاز و بنزین،پتروشیمی ها و... جهت جلوگیری از انفجار و آتش سوزی،بسیار واجب و ضروری می باشد.
